特集

フライス加工用新コーティング材種

エースコートACP/ACKシリーズ

Maker 《住友電工ハードメタル》 http://www.sumitool.com/

新開発のPVDコーティング「スーパーZXコート」とCVDコーティング「スーパーFFコート」を採用し、高速・高能率加工が可能で刃先の信頼性が高い5種類のフライス用新コーティング材種が登場しました。


「スーパーZXコート」は、従来のコーティング膜に用いられていた金属元素であるチタンとアルミの量を最適化するとともに、新たにクロムを添加することで、硬度と耐酸化性を大幅に向上させることに成功しました。

「スーパーFFコート」は、同社独自の新開発プロセス「スーパーFFコーティング技術」により、コーティング膜同士の界面の平滑化(Flat)と、コーティング膜組織の超微細化(Fine)を達成し、より高い信頼性と長寿命を実現しました。


これらの新コーティング膜を採用した「エースコートACP100/200/300」は、一般鋼から金型材・ステンレス鋼加工用として、また「エースコートACK200/300」は鋳鉄・ダクタイル鋳鉄加工で安定した長寿命を発揮します。



【特長・用途】

正面フライス用、隅削り用、3次元倣い加工用など、合計約300アイテムのフライス用チップに適用していますので、加工能率向上や加工コスト低減に是非お役立て下さい。


【推奨条件】



《1》

量産対応複合加工機 NZシリーズ


Maker 《森精機製作所》 http://www.moriseiki.co.jp

複合形状ワークを、いかに高精度に、そして高効率に加工し、生産性を加工できるか。

業界におけるその命題に対し、森精機はひとつの答えを導き出しました。それがNZシリーズです。生産性向上のためのありとあらゆる技巧を凝らしたNZシリーズが、棒材加工のかつてない効率化を実現します。

【特長】

@ 最大3刃物台・2主軸構成で、加工時間を大幅に短縮しました。
A 刃物台数やY軸数に応じて10ラインアップを用意しました。
B 最大3基の刃物台が搭載可能なNZシリーズは、BMT™(ビルトインモータ・タレット)を採用しました。
C 第2刃物台のY軸機構には森精機の独自技術であるORC™(オクタゴナムラム)を採用し、熱変位を抑制するとともに、切りくず処理性を向上しました。






《2》

卓上面取り機シリーズ ナイスコーナーF−1





Maker 《富士元工業》 http://www.nicecut.co.jp
卓上面取り機に待望の「ロープライスモデル」が新登場

抜群の切れ味はそのままに、必要な機能は残しシンプルな構造にすることにより、ロープライスモデルを実現しました。



【特長】
@ スローアウェイ方式を採用する事により、チップ交換するだけで再研磨の手間もかからず非常に経済的です。

A カッターは「千鳥方式」を採用することにより、チップが8コーナー使用できるため、ローコストを実現しました。
B 超硬及び焼入れ鋼を面取りできるF−1専用砥石(ダイヤ、CBN)がオプション品として近日発売予定です。





《3》

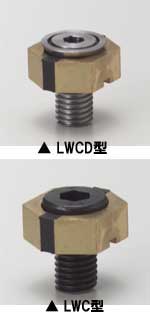

ローウェッジクランプ

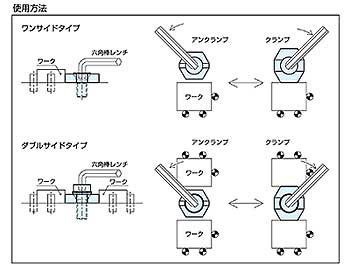

LWC型(ワンサイドタイプ)LWCD型(ダブルサイドタイプ)





Maker 《ナベヤ》 http://www.nabeya.co.jp/
本製品は主に薄物ワークや小物ワークに最適なコンパクトクランプです。またコンパクト設計ですのでワークの多数個取りが可能です。
【特長】
@ ワークの浮き上りが極小です。
A 高さが低く、薄物加工に最適です。
B コンパクトなサイズで、0.3〜1.1と大きなストロークです。
C 切粉が取付ボルトの中に入りにくい構造です。
D M4・M6・M8・M12の4サイズからワークの大きさに応じてご選定下さい。



《4》

ミストコレクタ オニカゼスーパーミストマジック





Maker 《赤松電機製作所》 http://www.akamatsudenki.co.jp/

限りなくメンテナンスフリーを実現したミストコレクタ

オニカゼ スーパーミストマジックは限りなくメンテナンスフリーを実現した新型ミストコレクタです。濾過フィルタ(布)を使用しないため、交換部品は無く、クーラントはもちろん切削粉・研磨粉も本体内に溜めず自浄排出いたします。
【特長】
@ 廃棄物ゼロ
A 省エネ:消費電力最大50%削減(赤松比)
B RoHS指令・CEマーキング対応
C 小型軽量化

D

ダクト接続口からの油漏れ対策済み
※油煙除去対策のためにアフターフィルタをオプションとして用意しております。




《5》

バイスクランプ式永磁チャック RMT−Vシリーズ



Maker 《カネテック》 http://www.kanetec.co.jp/
バイスに直接固定して加工することができない薄物ワーク等の保持に最適です。
【特長】
@ チャック底部のブロックをバイスに直接クランプするため、チャックの取り外しが容易です。
A 加工ワークをバイスに銜えてセットする場合に比べ段取作業の効率化が図れます。
B エンドミルによる穴加工・軽切削5面加工に対応可能です。

セット例



《6》

ルビー測定子テストインジケータ





Maker 《ミツトヨ》 http://www.mitutoyo.co.jp

ルビー製測定子を標準採用したテストインジケータです。

【特長】
@ 磨耗し難く、試験データ(ミツトヨ社内)では、超硬製と較べ磨耗量は約1/5です。
A 電気を通さない非通電素材のため、放電加工機で使用し誤って通電状態になっても、スパークを起こさずワークにダメージを与えません。
B 完全非磁性のため磁力を帯びることが無く、微細な切粉などが付着することによる測定エラーを防げます。
C 全商品に出荷時点の検査成績書を標準添付しております。
D 本体標準価格は、同社超硬測定子品と同価格です。

【仕様】
0.01mm読み定番品のTI−113HR、0.01mm読みロング測定子のTI−123HR、0.01mm読み目盛幅が広いTI−133HR、0.002mm読み標準機種のTI−112HR、0.001mm読み売れ筋機種のTI−111HRの5機種を用意しております。
